AGV无人叉车结构特点分析

来源：丹巴赫机器人（DBH） 时间：2025-08-28 15:20:14

AGV无人叉车作为现代物流自动化的关键设备，其结构特点融合了机械设计、导航技术、智能控制与安全防护等多领域创新，以下从核心结构、导航与定位、智能控制、安全防护及模块化设计五个维度展开分析：

一、核心结构特点

车体与底盘

采用高强度钢材或铝合金框架，兼顾轻量化与承重能力。例如，载重1.5吨的AGV叉车整备质量通常控制在800kg以内，载重比可达10:1。

驱动系统以伺服电机+减速器为主，轮系布局包括差速驱动型(转弯半径小800mm)、全向轮型(麦克纳姆轮实现平面内任意移动)及多轴转向型(液压转向机构适用于重型搬运)。

举升与货叉装置

举升机构多采用门架式液压系统，三门架提升高度可达6米，配备位移传感器实现±2mm停位精度。

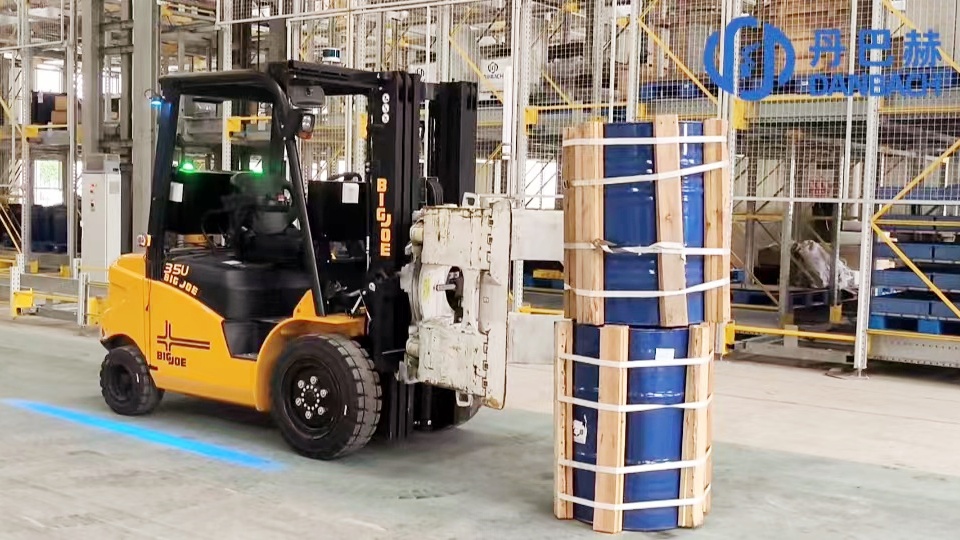

货叉装置集成宽度自动调节、侧移和旋转功能，部分高端型号配备视觉系统实现托盘自动识别。

二、导航与定位技术

多模态融合导航

激光SLAM导航：通过360°旋转激光雷达构建环境地图，定位精度±5mm，动态避障响应时间<100ms。

视觉导航：利用深度学习算法处理双目摄像头数据，识别地面纹理实现无轨导航，路径规划效率提升40%(如电商仓储案例)。

复合导航：结合UWB(超宽带定位精度±10cm)与二维码(定位±2mm)，适用于医疗物流等复杂场景。

高精度定位算法

核心处理器搭载多核ARM架构，运行实时操作系统(如ROS)，路径规划算法采用改进的A或D Lite算法，全局路径计算时间≤200ms(1000㎡环境)。

三、智能控制系统

分层式架构

调度系统层：基于5G/WiFi6通信，中央控制系统可同时调度200台AGV，任务响应延迟<50ms，物流效率提升35%。

车载控制层：采用工业PLC(如西门子S7-1200系列)，处理周期≤1ms，速度控制精度±0.5%。

执行机构层：包括变频器、液压比例阀等，-25℃环境下液压系统响应时间≤0.3秒(食品冷链案例)。

数字孪生技术： 通过虚拟调试缩短现场调试时间60%(航空制造企业数据)。

 四、安全防护系统

三防撞机制

一防护：激光扫描仪(检测距离8m，符合EN 1525标准)。

二防护：超声波传感器(检测盲区0.3m内物体)。

三防护：机械缓冲器(可吸收5km/h碰撞能量)，配备双回路急停按钮(符合EN 60204-1标准)。

预测性维护

通过振动传感器、温度传感器实时监测设备状态，故障率降低70%。

五、模块化与定制化设计

适配车型

涵盖平衡重系列、托盘车系列、堆高车系列、堆垛车系列、牵引车系列及存取系列，满足无人装卸、地面搬运、产线对接等场景需求。

柔性化配置

对接属具可定制，支持门架高度、车体颜色等个性化需求。例如，某企业产品起升高度突破4.5米限，大可达10米以上。
